一、閥門圖例

閥門圖例，也被稱為閥門圖形符號，是一種通過圖形描繪閥門的方式，以便在圖紙上進行標注和示意。

作為工程圖紙中不可或缺的一部分，閥門圖例不僅提供了閥門的基本信息，還確保了圖紙的一致性和標準化。盡管大多數閥門圖例在基本形狀和標識上相似，但由于不同國家和地區的工程標準存在差異，因此仍然會存在一些區域性差別。

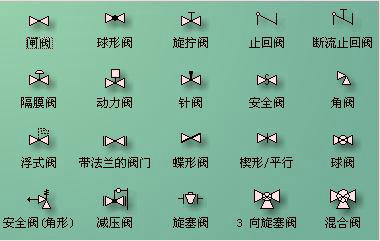

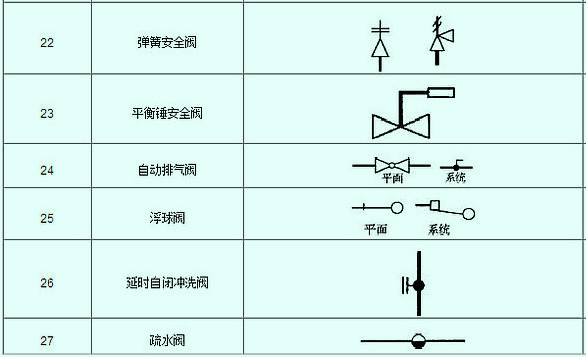

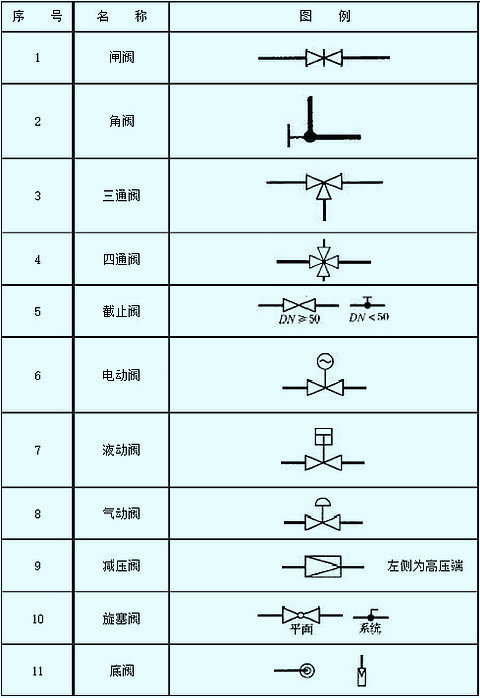

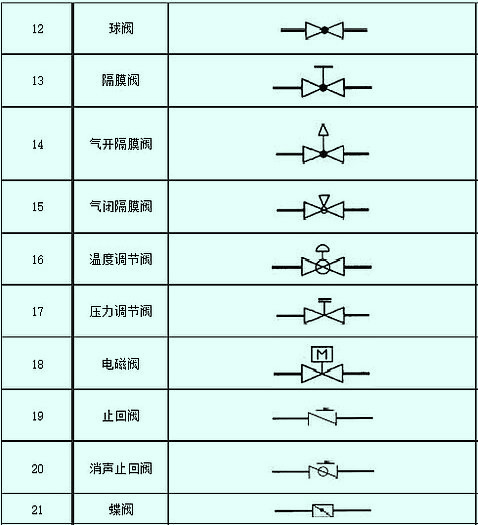

為了更好地掌握各個閥門的符號表示方法，我們?yōu)榇蠹覅R總了一份詳盡的閥門圖例大全，閥門圖例大全涵蓋了各種類型閥門的圖形符號，如球閥、蝶閥、閘閥、截止閥等，這些都是工程中常用的閥門類型。不僅包括了各種類型閥門的圖形符號，還附有詳細的解釋和說明，以便讀者能夠更深入地理解每個符號的含義和用途。此外，我們還提供了一些實際案例和應用場景，以幫助讀者更好地應用這些閥門圖例。

總之，閥門圖例大全對于給排水專業制圖來說是一項不可或缺的工具。通過掌握各種閥門的符號表示方法，工程師和技術人員可以更加高效地進行設計和施工，這不僅有助于提高設計效率，還能夠確保系統的安全性和可靠性，從而確保工程的質量和效益。

二、閥門識別

閥門的識別在缺乏圖紙資料、銘牌丟失以及閥門零件不齊全的情況下，顯得尤為關鍵。

正確地識別閥門對于其使用、焊補、修復和更換具有重要的意義。本文將詳細闡述閥門的標識、材質鑒別和識別方法，以幫助讀者更好地理解和應用閥門的相關知識。

01閥門的識別可以通過觀察閥門上的銘牌和標志來實現。

銘牌通常固定在閥體或手輪上，上面詳細標注了閥門的基本特性，如型號、公稱直徑、介質流向以及生產廠家等。通過銘牌上的信息，我們可以向生產廠家索取易損件的圖紙和資料，并根據出廠日期參考修理的內容。此外，根據銘牌上提供的使用條件，我們還可以確定更換墊片、盤根的材料和形式，以及更換其他閥件的材料。

02除了銘牌外，閥門上還有各種標志用于標示閥門的公稱壓力、工作壓力、公稱口徑和介質流向等信息。

這些標志通常是通過鑄造、打印等方法在閥體上制成的。同時，閥門上還可能配備開度指示器，如節流閥、暗桿閘閥上端安裝的開度指示器，手輪上標有箭頭指向表示關閉方向。在閥桿端面部位上刻有直線溝槽口與閥門通道一致表示開啟，溝槽與通道成90°時為關閉。

03閥門上涂有各種油漆不僅是為了防銹和美觀，更重要的是為了識別閥門的材料。

閥門的涂漆顏色可以表示閥體的材料，也可以表示密封面的材料。例如，某些特定的涂漆顏色可能代表某種特定的金屬材料或非金屬材料。通過識別涂漆顏色，我們可以了解閥門的材質，從而選擇合適的維修和更換方案。

為了從閥門的外觀看出其結構、材質和基本特性，通常要求在閥體上鑄造、打印或安上銘牌，并在閥體、手輪及法蘭外緣上按規定刷不同顏色的漆。這些顏色和標志的設定通常遵循一定的標準和規范，以便人們能夠迅速準確地識別閥門的類型和特性。

總之，閥門的識別是閥門維修和更換過程中的重要環節。通過銘牌、標志和涂漆顏色等信息的觀察和解讀，我們可以全面了解閥門的結構、材質和基本特性，從而采取正確的維修和更換措施。

在實際操作中，我們應充分利用這些識別方法，確保閥門的安全可靠運行。
